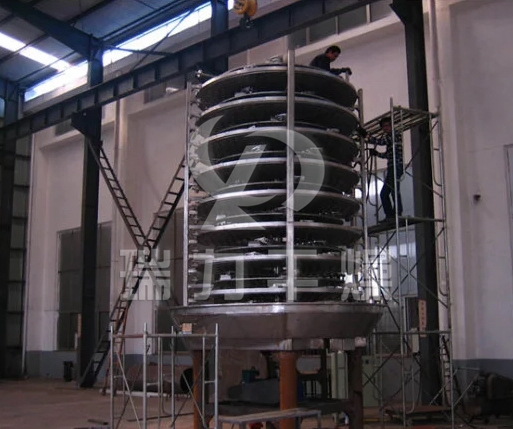

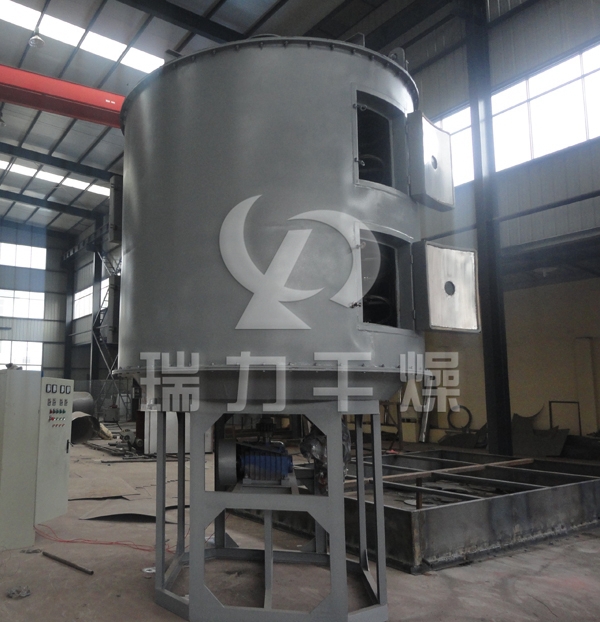

無機鹽專用干燥設備盤式干燥機
客戶:客戶
選用物料:盤式干燥機
選用產品:
案例描述：無機鹽是存在于體內和食物中的礦物質營養素，細胞中大多數無機鹽以離子形式存在，由有機物和無機物綜合組成。人體已發現有20余種必需的無機鹽，約占人體重量的4～5%。其中含量較多的（>5g）為鈣、磷、鉀、鈉、氯、鎂、硫七種；每天膳食需要量都在100mg以上，稱為常量元素。另外一些含量低微，隨著近代分析技術的進步，利用原子吸收光譜、中子活化、等離子發身光譜等痕量的分析手段，發現了鐵、碘、銅、鋅、錳、鈷、鉬、硒、鉻、鎳、硅、氟、釩等元素也是人體必需的，每天膳食需要量為μg～mg稱為微量元素。
案例詳細
原理:
濕物料自加料器連續地加到干燥器上部第一層干燥盤上,帶有耙葉的耙臂作回轉運動使耙葉連續地翻抄物料。物料沿指數螺旋線流過干燥盤表面,在小干燥盤上的物料被移送到外緣,并在外緣落到下方的大干燥盤外緣,在大干盤上物料向里移動并從中間落料口落入下一層小干燥盤中。大小干燥盤上下交替排列,物料得以連續地流過整個干燥器。中空的干燥盤內通入加熱介質(加熱介質形式有飽和蒸汽、熱水和導熱油),加熱介質由干燥盤的一端進入,從另一端導出。已干物料從最后一層干燥盤落到殼體的底層,最后被耙葉移送到出料口排出。水份由設在頂蓋上的排濕口排出。并可通過配加翅片加熱器、溶劑回收冷凝器、袋式除塵器、干料返混機構、引風機等輔機,可提高干燥機的生產能力和效果,也能進行熱解和反應操作。該設備集傳導干燥和攪拌輸送之長，結構上采用薄板沖壓焊接的大小加熱盤和擺動可調的回轉耙葉的巧妙組合，配以定量加料和無級調速；工藝上采用串并聯輸入加熱介質和末期冷卻降溫等措施，料層薄，熱阻小，暴露表面大，加熱面積100％利用，充分發揮了傳導干燥熱能利用率高的優點。實踐表明，該設備結構新穎緊湊，生產密閉連續，調解維修簡便，操作穩定可靠，具有彈性大、效率高、能耗省、干燥時間可控。
技術參數:
規格
外徑
高度
干燥面積（m2 ）
1200/4
1850
2608
3.3
1200/6
3028
4.9
1200/8
3448
6.6
1200/10
3868
8.2
1200/12
4288
9.9
2200/6
2900
3262
18.5
2200/8
3682
24.6
2200/10
4102
30.8
2200/12
4522
36.9
2200/14
4942
43.1
2200/16
5362
49.3
2200/18
2900
5782
55.4
2200/20
6202
61.6
2200/22
6622
67.7
2200/24
7042
73.9
2200/26
7462
80.0
3000/8
3800
4050
48
3000/10
4650
60
3000/12
5250
72
3000/14
5850
84
3000/16
6450
96
3000/18
7050
108
1
PGZ-2000/12
32.0
3.0
蒸汽/0.3
水/1
色酚AS二、三酸
37.5 20-28
0.5-1.6
200-400
PGZ-2000/12
32.0
3.0
蒸汽/0.4
水/1
橡膠促進
20-25
<0.5
400
2
PGC-2000/12
8.3
1.5
蒸汽/0.4
水/1
橡膠促進劑
20-25
<0.5
50-75
3
PGC-2200/16(ø2000)
50.0
3.0
蒸汽/0.4
水/2
活性碳酸鈣
30-35
<0.7
500-600
4
PGC-2200/16
50.0
3.0
蒸汽/0.4
水/2
超細碳酸鈣(二級干燥)
18-20
<0.7
900-1000
5
PGC-1200/10(鈦板)
8.3
1.5
蒸汽/0.4
水/1
二氯異氰脲氨基磺酸
25-30
<1.0
60-70
6
PGC-1200/10
8.3
1.5
蒸汽/0.4
水/6
氯化橡膠
60-69
0.13-0.3
10-15
7
PGC-1200/10
8.3
1.5
蒸汽/0.4
水/1
魚鱗狀石墨硅微粉人造金剛沙發泡劑
33.0 23.0 12.0 20-23
1.0-2.0 0.5 0.3 <0.5
120-90 180 45-50
9/10
PGC-1200/14
11.6
1.5
水/1
白碳墨
30-35
<1.0
30-50
11
PGC-1200/10
8.3
1.5
水/1
發泡劑
20-28
<0.5
40-60
12/13
PGC-2800/5(冷卻器)
25.0
4.0
蒸汽/0.4
水/5
純堿冷卻
t1140
t270
2500
14
PGC-2800/6(純堿器 )
30.0
4.0
蒸汽/0.4
水/6
純堿冷卻
t1150
t275
3000
15
PGC-1800/16
35.0
3.0
蒸汽/0.4
水/1
硅微粉
23
<0.5
300-375
16
PGC-1800/16
3.5
3.0
蒸汽/0.4
水/1
人造金剛沙(石梅石)
15-17
<1.0
750-800
17/18
PGC-2200/16
50
3.0
蒸汽/0.4
水/2
磷酸鈣
20-28
<0.7
其他
ø2000/18
56.5
3.0
蒸汽/0.4
水/2
活性碳酸鈣
30-35
<0.7
600-750
ø2000/18
56.5
3.0
導熱油
水/2
活性碳酸鈣
30-35
<0.7
600-900
應用:
該干燥設備主要應用于醫學中間體、農藥、化工、醫藥、食品、飼料等行業粉粒體物料的干燥、冷卻。
有機化工：聚氯乙烯樹脂、聚四氟乙烯樹脂、反丁烯二酸、蒽醌、硝基蒽醌、對氨基苯酚、三聚氰胺、氰尿酸、對氨基苯黃酸、抗氧劑168、色酚AS、硬脂酸鹽、苯胺、硝基苯胺、雙季戊四醇、氯化石臘、甲酸鈣、三乙烯二胺、苯亞磺酸鈉、間苯二甲酸、二甲酯五磺酸鈉、硫脲、油溶性苯胺黑染料、酸性黑染料等有機化工原料和中間體。
無機化工：輕質碳酸鈣、活性碳酸鈣、納米級超細碳酸鈣、碳酸鎂、氫氧化鋁、白炭黑、碳酸鍶、碳酸鋇、碳酸甲、立德粉、保險粉、硫酸鉀、微球催化劑、氫氧化鎂、硫酸銅、硫酸鎳、鎳酸銨、鉬酸鈉、氯化鈉、氯化鉀、氯化鈣、氟化鈉、冰晶石、氧化鐵紅、氫氧化鋰、氫氧化鎳、氫氧化鋯、碳酸鈣、硫磺等。
醫藥、食品：氨芐青霉素、鄧鹽、左旋苯甘氨酸及中間體、頭孢氨噻、頭孢三嗪、安乃近、西咪替丁、維生素b、維生素c、藥用偏硅酸鎂、咖啡因、茶、花提取物、銀杏葉、巧克力粉、淀粉、玉米胚牙芽等原料藥及醫藥中間體。
飼料、肥料：碳酸鉀、生物鉀肥、蛋白飼料、飼料用金霉素、麩皮、酒糟、糧食、除草劑、纖維素、飼料磷酸氫鈣等。
